红外热成像如何判断电抗器高压套管是否异常

日期:2021-03-20 浏览次数:114
0

现代电力工业向着超高电压等级,超大容量的发展,电力系统对安全与可靠的运作运行提出了更加高的要求。那么电气设备运行状态的在线检测和故障诊断,会提高设备可靠性、经济性,大幅削减维修成本。红外热成像技术是不接触电气设备,在不停电的情况下进行电气设备绝缘故障检测和诊断的现代化手段。



那么红外热成像技术怎样应用在变电所电抗器高压套管呢?



   自1999年以来,有13座变电所利用红外成像技术进行绝缘检测,发现了大量的电气设备缺陷,主要的电气设备缺陷类型有:隔离开关接头和顶帽发热,多油断路器油箱内部发热,耦合电容器整体和末屏发热,变压器和电抗器高压套管内连接发热,高压电缆接头发热等。另外红外热成像技术的应用,不仅替代了母线零值绝缘子串的带电检测,还可对避雷器进行在线检测。

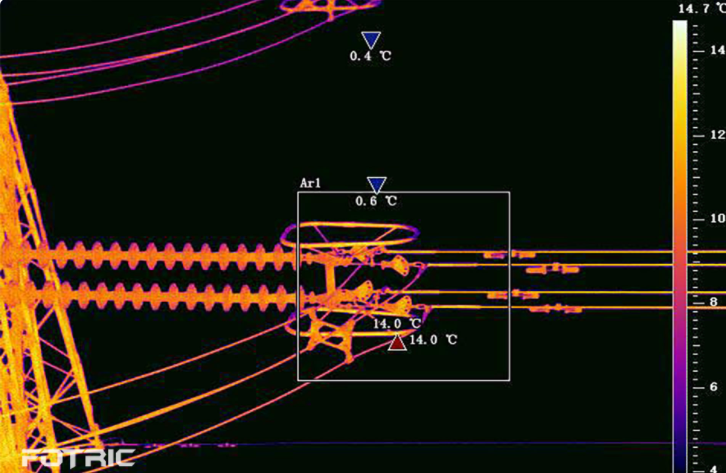

   举例一次在电抗器高压套管的应用。



在电抗器高压套管中的应用。在对西峰330kV变电所进行红外线成像普测过程中,发现330kV 3#电抗器A110kV高压套管将军帽发热,故障点温度32.9℃,正常相5.8℃,环境参照体温度-10℃,相对温差高达78.4%,热像图谱较为明显。判断为高压套管内连接接触不良所致,属重大设备故障,因长期内部过热,使绝缘介质极化,加之330kV电抗器系统补偿电流大,如不及时发现处理就会产生绝缘击穿事故。后经跟踪检测数十次,温度有上升趋势,停电处理检查是内部连接焊接不良。经处理后复测温度正常。
