使用红外热像仪测量电线连接器的温度

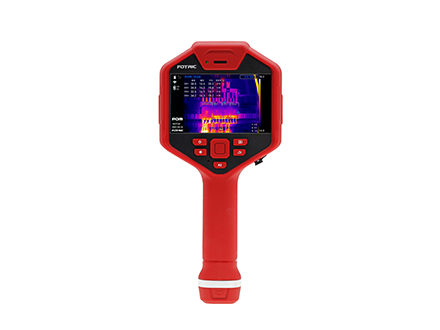

红外热像仪是一种测量远距离和非接触式带电设备温度的装置。现在,Fotric330Q和330QA用于变电工程。二者均为小手式,距温度测量点约50米。两者的内部结构原理基本相同。以Fotric330Q为例,描述了红外线温度计的原理、结构和测量方法。
(i)红外及其测量原理。
红外线是一种电磁波,它的波长在0.76~1000pm之间,从物理上讲,在棱镜下,白光可分为红、橙、黄、绿、青、兰、紫等七种颜色。它的波长由红光最大依次为紫光最短,与红光相邻,故称红外线。
红外线像可见光一样直线传播,III%射,反射,吸收,镜头聚焦等。
人们肉眼看不到红外线,但太阳能几乎有50%以红外线辐射的形式传递到地球。因此,红外线与热传递密切相关。无论是否发光,只要温度高于绝对零度(~2730C),任何物体都会一直辐射红外线。高温物体辐射红外线更强;相反,辐射红外线更弱。因此,只要测量物体辐射的红外线数量,就可以测量物体的温度。
(二)红外连接器红外温度测量。
1.测试仪的选择。
(1)导线连接器红外温度测量的适用范围是导线连接管、引流线夹、拉伸线夹等运行导线的连接器。该部件在制造和安装技术上可能存在缺陷。机械拉力增加、长期振动、金属疲劳、过电压、酸碱盐灰尘腐蚀导致连接器内接触面接触电阻增加、温度增加、温度超过700C时金属氧化加剧,最终导致连接部件故障。红外温度测量是防止连接器故障的重要监控方法。
(2)红外温度计采用红外点温度计、红外热像探测器测器和红外成像器。线路测试方便灵巧。常用的是红外热像探测器。该设备是以热释电摄管为探测器,以斩波调制方式工作的非制冷红外热电视。
(3)导线连接器的红外温度测量通常由温差法决定。相对温差可以通过以下方式确定:
发热点的温升和温度;
T2-正常对应点的温度和温度;
T0-环境参考体温。
2.红外温度测量的诊断方法和判断依据。
(1)根据测量设备的表面温度值,根据GB763的有关规定判断表面温度。
电气设备各部件材料的最高允许温度和温度上升。
编号电气部件、材料和介质类别的最高允许温度(℃)周围空气为40℃时允许温度上升(k)
1用螺栓或其他等效方法连接的导体结构部分裸铝(铝合金)空气中的9050。
用螺栓或螺钉连接外部导体的端子裸铝(铝合金)空气中的9060。
裸铝和铝合金需要考虑加热对机械强度的影响。钢、铸铁等空气中的11070。
(2)相对温差判断。对于电流加热设备,如果发现设备导流部分的热异常,应彻底扫描测量部分,找出热异常部分,然后准确测量异常部分的温度,然后根据型(4-2)计算相对温差,根据表4-14判断设备缺陷的性质。
部分电流加热设备的相对温差判断。
设备类型的相对温差(%)
一般缺陷和重大缺陷被视为紧急缺陷。
其他导流设备≥35≥80≥95。
(3)热点温度升值小于10K时,设备缺陷不得按表4-14的规定确定。
(4)一般来说,电压加热设备应根据允许温升或类似温差的判断来确定。类似温差超过30%时,应确定为重大缺陷。
(5)一般情况下,线路连接端lm处的线路温度应为参考点,在额定电流密度下,风速为0级时测得温升值,经距离系数修正后再判断。距离修正系数见表4-15。
测距修正系数。
探测距离(m)510152025303540。
修正系数1.001.081.141.201.261.351.451.52。
当探测器离线大于10m时,测得的温升值乘以修正系数作为导线连接器对导线的实际温升。
(6)精确测温时,应根据不同的温度测量对象选择不同的环境温度参考对象。
(7)温度测量准确时,正确选择被测物体的发射率,常用材料的发射率参考值见。
普通材料发射率参考值(8)
材料温度(℃)发射近似值材料温度(℃)发射近似值。
轻氧化铝25~6000.10~0.20电瓷0.90~0.92。
强氧化铝25~6000.30~0.40完全250.80。
研磨铸铁2000.21水0~1000.95~0.96。
加工铸铁200.44冰0.98。
全腐蚀氧化钢220.66全腐蚀轧钢200.69。
全锈钢铸铁40~2500.95混凝土0.94。
(8)观察风速超过0.5m/s时,应记录风速,并根据以下情况修改测量数据。
风速小于1.5m/s,定量检测值可根据以下类型进行修正:
公式-换算到=0时标准温度升高,℃;
-检测现场风速,m/s;
-风速实际检测到的温升;
衰减系数,迎风1.3,背风0.9。
当风速超过1.5m/s时,定量检测值可以通过以下方式进行修正,包括:
公式-风速下升高,k;
-风速下的温度上升,k。
无风速时,可根据表4-41中的数据估算风速。
3.红外温度测量注意事项(温度测量枪)
(1)检测目标和环境温度不得低于5℃。
(2)空气湿度不得超过85%,不得在雷、雨、雾、雪、恶劣天气下观察。
(3)户外检查应在日出前、日落后或阴天进行。
(4)夏季电力负荷高峰时应进行温度测量。
