　　TCO薄膜是一类特殊材料和工艺的镀膜，它主要应用于平板显示器和建筑两大领域。与其他类型的导电薄膜相比，氧化物透明导电膜不仅导电性好，而且还像玻璃一样具有高的透明性，所以，可以把它看作一种用途十分广泛的特征功能薄膜。

　　客户需要解决什么问题？

　　TCO薄膜的主要技术指标有光谱透过率、导电性能、雾度以及激光刻蚀性能。其中，在薄膜电池的制作过程中，需要将表面划分成多个长条状的电池组，这些电池组被串联起来用以提高输出能效。因此，TCO玻璃在镀半导体膜之前，必须要对表面的导电膜进行刻划，被刻蚀掉的部分必须完全除去氧化物导电膜层，以保持绝缘。刻蚀方法目前有化学刻蚀和激光刻蚀两种，但由于刻蚀的线条要求很细，一般为几十微米的宽度，而激光刻蚀具有沟槽均匀，剔除干净，生产效率快的特点。

　　FOTRIC热像仪客户需要解决的问题有：

　　研发人员需要验证这类薄膜的印刷质量和刻蚀工艺

　　是否存在断裂、粘连等问题

　　当前有哪些解决方案及其弊端

　　对TCO薄膜通电，测试刻蚀质量。采用测试温度的方式测量，如果出现粘连或断裂会出现不同的温度变化。

　　热电偶与数采

　　使用热电偶测温准确，但是由于电池组较细，而且间距只有50微米宽，没有办法很好的粘贴

　　热线偶可能会导致通电时电路

　　只能测量点或几个点的温度，没有办法找到整个薄膜上刻蚀的线断裂部位或短路部位

　　破坏了器件本身的热场分布，尤其是小尺寸元器件；

　　热电偶有温度惯性，采集的温度和实际温度有滞后；

　　红外测温枪

　　没有办法精确找到测量的部位，不能同时测试多个点；

　　不能直观看到问题点；

　　被测部位很小，温度会被平均；

　　FOTRIC产品如何帮助客户解决该问题及优势

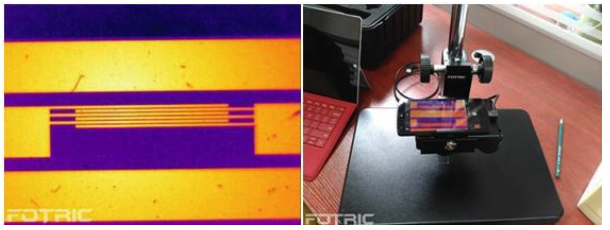

　　对TCO薄膜通电，然后采用Fotric 226搭配50微米微距镜观看温度变化，如果出现粘连可以看到高温点，如果出现断裂会有线路温度较低。

　　Fotric 226三合一热像仪单张热像图即采集110592个温度值，可以直观看到问题点，高效率无盲区的查找问题。

　　Fotric 226热像仪可连接电脑，配合AnalyzIR专业软件变身为在线热像仪，而且搭配Fotric B1实验台测温更稳定。

　　配置方案

　　Fotric 226三合一热像仪，配M50-226微距镜和B1研发测试台。

　　哪些客户也需要解决该问题

　　薄膜印刷厂

　　电路印刷等
